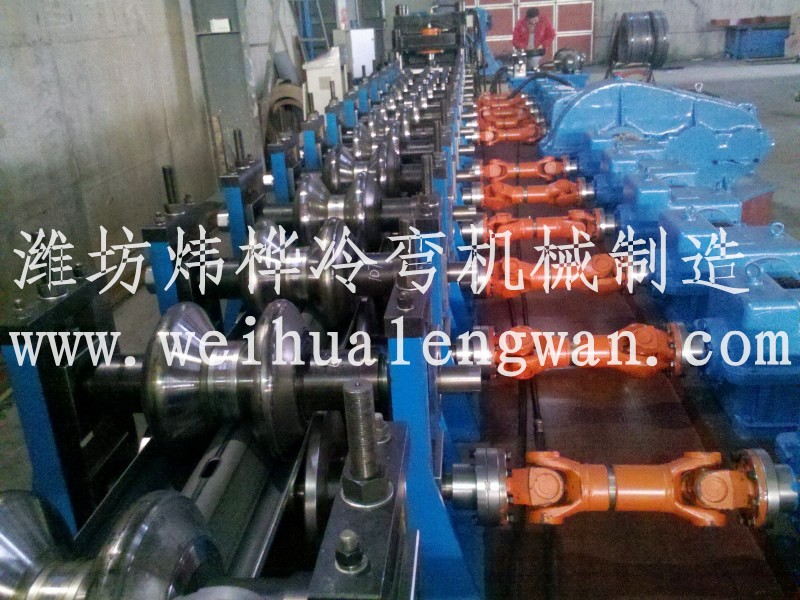

高速公路护栏板自动生产线成型工艺

放料架—整平机—冲孔机—快速送料—光电定尺—成型主机—校直装置—收料架—控制系统—成型模具

高速公路护栏板自动生产线结构概述

1.焊接机座的结构用材必须符合要求，焊接要符合国家钢结焊接标准的要求。

2.设备经除锈处理后，先涂钢构专用防锈漆，防锈漆必须覆盖全面，再涂优质面漆。转动部分应用警示色区别。

高速公路护栏板自动生产线简要参数

1.用   途：公路

2.原 产 地：中国山东潍坊

3.商标名称：山东炜桦冷弯

4.证   书：CE

5.质 保 期：1年

6.售后服务：技术人员

7.包装运输：木箱加薄膜

8.操作系统：触摸屏

9. 重   量：30吨

10.占地空间： 30×3×2（长×宽×高）米

11.传动模式：齿轮箱传动

12.材料规格：Q235

13.切断方式：液压切断

14.电压参数：380V/415V，50Hz, 3相

15.电气控制：PLC

16.驱动电机：变频电机驱动

17.轧辊材质：GCr15  淬火HRC58°-62°

18.液压油型号：46#液压油

19.齿轮油型号：18#齿轮油

20.总电机功率：90kw

21.液压系统功率：7.5KW

22.最大承重钢带：5吨

23.切断尺寸公差：≤ ±0.5mm（长≤3000mm）

24.切断模具材质： Cr12MoV

25.气源：0.5m³/Min；压力为0.7MPa

26.最大轧制型材高度：85mm，

最大轧制厚度：4.0mm，

最大轧制速度：15m每分钟

我公司生产的高速公路护栏板自动生产线有以下几个优点：

1.设备控制为PLC控制，在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动。可保证设备超时间，高强度运行，并且使用寿命长。
