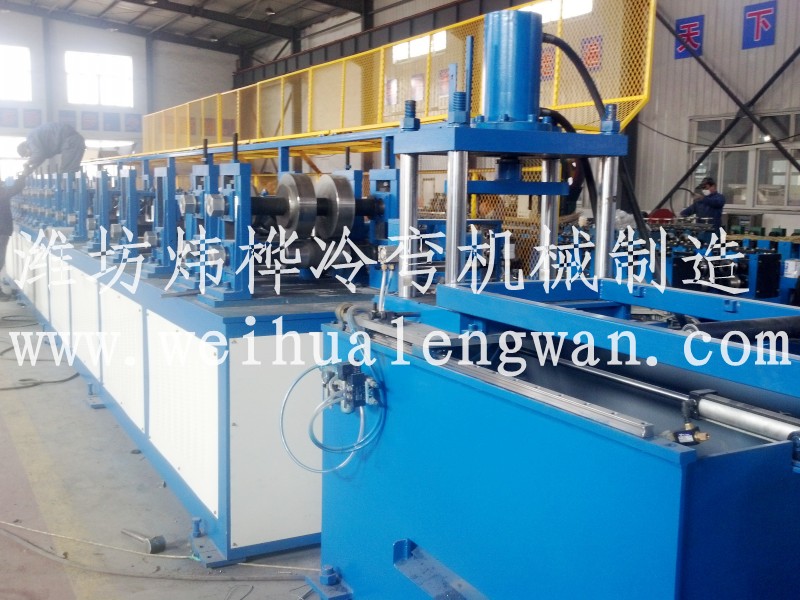

防火阀自动冷弯设备成型工艺

      放料——整平送料——冲孔——成型-----切断——收料台

防火阀自动冷弯设备组成部件

设备主要由放料机、整平送料系统、冲孔、送料、成型主机、切断机、收料台、电器控制柜等部件组成。

设备简要参数

用   途：通风行业

原 产 地：中国山东潍坊

商标名称：山东炜桦冷弯

证   书：CE

质 保 期：1年

售后服务：技术人员

包装运输：木箱加薄膜

操作系统：触摸屏

 重   量：20吨

占地空间： 18×3×2（长×宽×高）米

设备主要参数

传动模式：齿轮箱

材料规格：Q235

生产速度：0--8m/min

切断方式：液压定尺切断

电压参数：380V/415V，50Hz, 3相

电气控制：PLC

驱动电机：变频电机驱动

钢带厚度：1.0--2.0mm

钢带宽度：,100--400mm

液压油型号：46#液压油

齿轮油型号：18#齿轮油

总电机功率：22 kw

冲孔装置：冲缺模架为四导柱式

液压系统功率：4kw

切断尺寸公差：≤ ±0.5mm（长≤3000mm）

气源：0.5m3/Min；压力为0.7MPa

放料机负载能力：3 吨

成型机架：9-18道次 （根据不同形状而定）

整平送料：九辊整平

冲模缺角模具材质：Cr12，淬火处理

处理卷料的内孔直径：490--510mm

外径：≤1200mm

成型模具材质：GCr15，淬火，硬度为HRC56-62o

我公司设计的防火阀自动冷弯设备有以下几个优点：

1.防火阀箱体一次性成型，直接可对折成框体结构电气控制为PLC控制，在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动。可保证设备超时间，高强度运行，并且使用寿命长。

7.根据要求采用多种方式,可一次性完成整体防火阀箱体的工艺。
