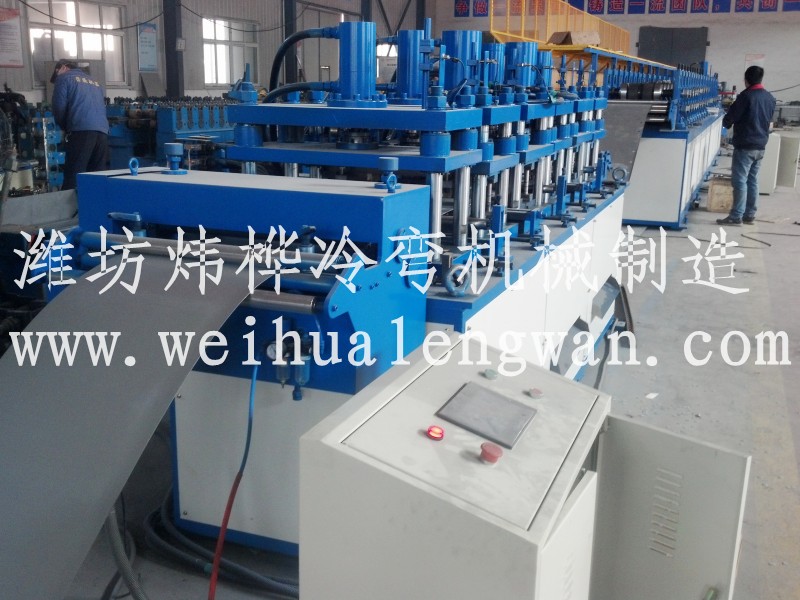

风管自动冷弯设备成型工艺

放料——整平送料——冲孔/冲缺/冲孔——成型-----切断——收料台

设备组成部件

设备主要由放料机、整平送料系统、冲缺口及冲孔、送料、成型主机、切断机、收料台、电器控制柜等部件组成。

设备简要参数

用   途：通风行业

原 产 地：中国山东潍坊

商标名称：山东炜桦冷弯

证   书：CE

质 保 期：1年

售后服务：技术人员

包装运输：木箱加薄膜

操作系统：触摸屏

 重   量：20吨

占地空间： 18×3×2（长×宽×高）米

设备主要参数

材料规格：Q235

生产速度：0--8m/min

切断方式：液压定尺切断

电压参数：380V/415V，50Hz, 3相

电气控制：PLC

驱动电机：变频电机驱动

钢带厚度：2.0mm

钢带宽度：小于400mm

成型机架：约16道次（根据不同形状而定）

焊接部分：自动点焊

液压油型号：46#液压油

齿轮油型号：18#齿轮油

液压系统功率：5.5kw

切断尺寸公差：≤ ±0.5mm（长≤2000mm）

切断模具材质： Cr12MoV

成型模具材质：Cr15，淬火，硬度为HRC56-62o

整平送料系统：九辊校平

放料机负载能力：3 吨

冲模缺角模具材质： Cr12 、淬火处理。

处理卷料的内孔直径：490 -- 510mm

外径：≤1200mm

气源：0.5m3/Min；压力为0.7MPa

我公司设计制造的设备有以下几个优点：

   “炜桦冷弯”提供的风管自动冷弯设备为定制化设备，可根据客户的不同需求，集成生产所需的众多工艺，如自动换料机、切割和冲压系统，以及复杂的焊接、铆接、折弯、搬运和包装等系统。这些都将为提高生产能力带来巨大的附加值。其生产的冷弯成型生产线设备：轧制材料的材质包括冷轧钢带、热轧钢带、酸洗板（钢带）、彩钢板（钢带）、镀锌钢带和不锈钢带等；专业制造能处理0.2mm—12mm厚金属板材；生产出来的型材尺寸精度可以控制在0.05毫米以内，这在国内具有行业标杆地位。
