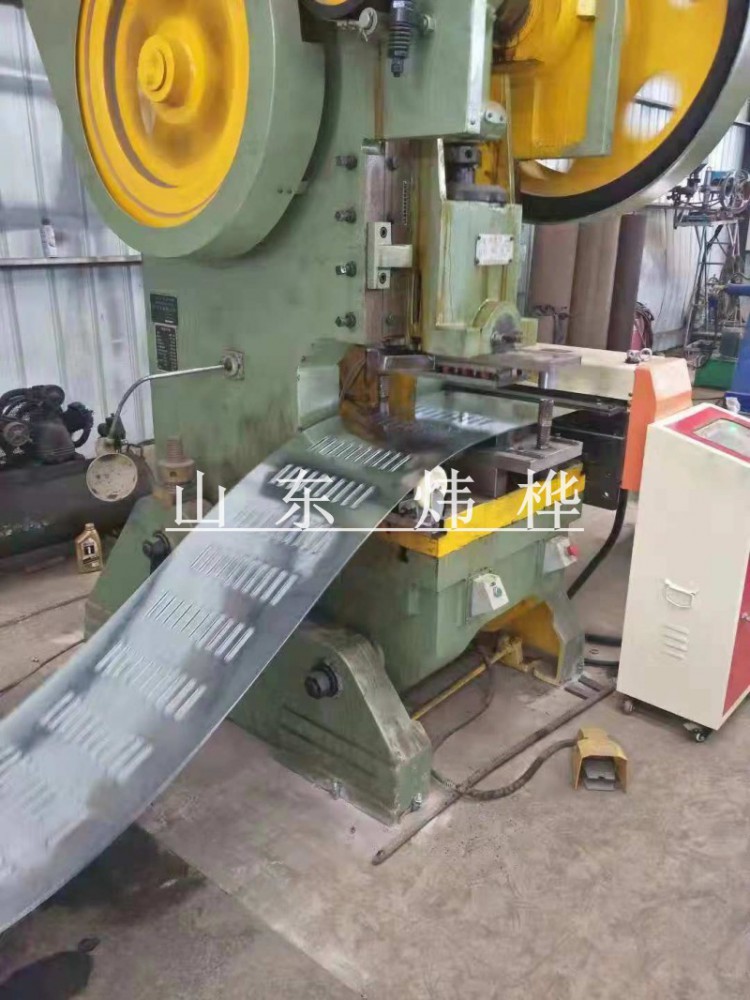

公路声屏障自动冷弯设备结构组成

由供料装置,传动装置，成型辊道及主机，成型后切断装置，液压系统，电控系统，成品托料装置等组成。

设备简要参数

用   途：建筑

原 产 地：中国山东潍坊

商标名称：山东炜桦冷弯

证   书：CE

质 保 期：1年

售后服务：技术人员

包装运输：木箱加薄膜

操作系统：触摸屏

设备主要参数

材料规格：Q235

生产速度：0-12m/min

切断方式：液压切断

电压参数：380V/415V，50Hz, 3相

电气控制：PLC

驱动电机：变频电机驱动

钢带厚度：0.5--1.0mm

钢带宽度：600--1100mm,

轧辊材质：GCr15  淬火HRC58°-62°

液压油型号：46#液压油

齿轮油型号：18#齿轮油

总电机功率：约22kw

液压系统功率：5.5kw

最大承重钢带：3吨

切断尺寸公差：≤ ±0.5mm（长≤3000mm）

切断模具材质： Cr12MoV

气源：0.5m³/Min；压力为0.7MPa

轧辊组数：约16-26组

主减速机功率：5.5-7.5kW

液压站压力：10～12 Mpa

主要结构特点：

1、结构简单，外型美观，由于整机采用型钢结构，焊接后整体加工，故结构简洁合理，存载能力强，运转平稳可靠。

2、设备辊轮采用优质45号锻钢精密制造后，经表面镀硬铬，达到轧辊表面硬度高，平整光滑，板材成型表面无损伤的效果。

3、辊轴为45号钢经调质处理，以提高轴的强度，硬度等综合机械性能。

4、电气控制系统主要元器件全部从日本三菱进口。

5、采用全自动定长成型切断，定长定位精确，板形头尾美观整齐。

6、设备噪音低，工作效率高。

我公司生产的设备有以下几个优点：

1.设备控制为PLC控制，在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
