护栏板装配标准-护栏板生产线

1、标准护栏板的总长度是4.32米，（安装完毕后，净剩4米）立柱间距4米。

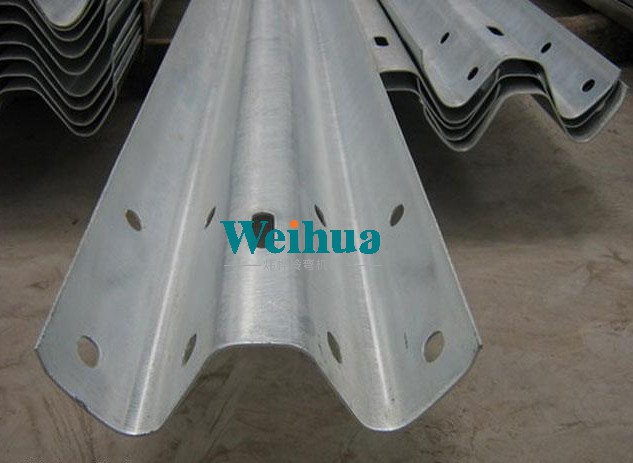

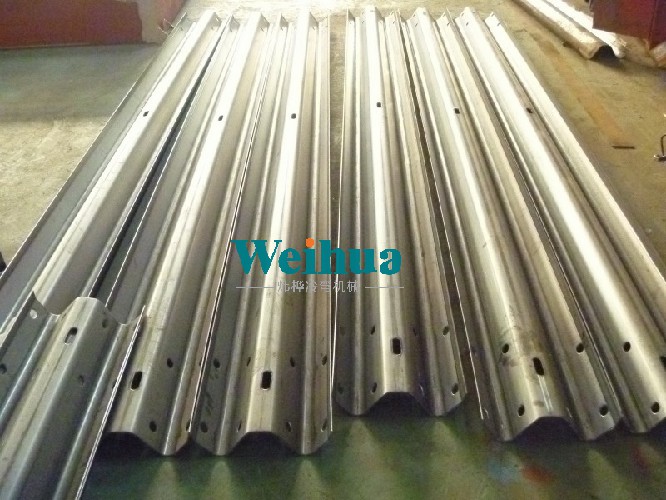

2、双波护栏板的宽度为310MM，波高为85MM，板厚为3MM、4MM、4.15MM；理论重量3MM厚度是49.16KG；4MM厚度是65.44KG；4.15MM厚度是65.13KG.

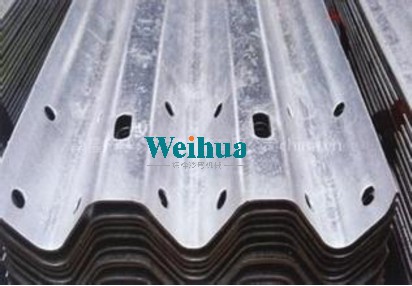

3、三波护栏板的宽度为506MM，厚为3MM、4MM、4.15MM；理论重量3MM 厚度为102KG；4MM厚度为107KG;4.15MM厚度为65.13KG.

4、圆立柱直径规格114、140，长度一般有1.1M、1.2M、1.1M、1.95M、2.25M等可根据不同要求定制；114的立柱每米重量是12.15KG；140的立柱每米重量是15.3KG,壁厚4.0MM;方立柱130*130*6.0*2540,重量是59.33KG，壁厚6.0MM

5、柱 帽： 厚度2/3mm,孔距100/150mm,直径114/140mm。

6、防阻块：196*178*200mm， 厚度分3/4/4.25/4.5mm。

7、托 架 ：长300mm,宽70mm，厚度分4mm/4.5mm。

8、螺 栓：M16*170，M16*150， M16*50， M16*42，M16*35

9、链 接：立柱与波形板的链接：防阻块/托架

10、表面处理：热浸镀锌，银白色；镀锌 喷塑，蓝绿白黄等颜色

11、材质Q23512、立柱与地面链接方式：预埋/法轮盘一般立柱间距分为2米间距加强型和4米间距常用型；

12、波形护栏板Gr-A-4E系列，每1000米Gr-A-4E护栏构件用量分别为：波形板250张。立柱251根，立柱间距4米。柱帽251个。防阻块（或托架）251个，端头2个。

13螺栓M16*150，250个。M16*42,250套。M16*35，2000套。

14、高速公路波形护栏板按重量计算

A、一吨双波护栏板可铺：3MM厚的80米，4MM厚的61米；理论重量：3mm厚的为49.16kg,4mm厚的为65.55kg;每公里3MM厚的重12.3吨，每公里4MM厚的重16.388吨。

B、一吨三波护栏板可铺：4MM厚的39.2米 。理论重量：102kg,配合130130的方管立柱。每公里4MM厚的重25.5吨
