配电箱常用开孔尺寸及开口方法

配电箱常用开孔尺寸及开口方法

配电箱上常用的指示灯和按钮的开孔尺寸一般有18毫米和22毫米两种，使用对应的开孔器和电钻即可完成开孔，难度很小，一般的钣金工都能轻松完成。

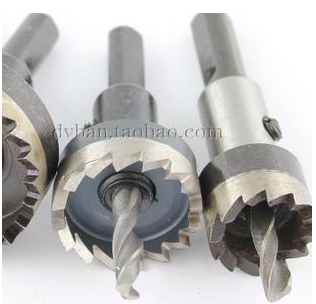

指示灯和按钮的开孔器

配电箱常用仪表开孔尺寸：

配电箱常用的仪表尺寸有：120*120、96*96、80*80、72*72、48*48、96*48毫米，对应的是长宽值。基对应的开孔尺寸是：111*111、91*91、76*76、68*68、45*45、91*45毫米。

配电箱开孔一般使用液压开孔器，液压开孔器适用于配电盘、开关箱、板金整体已烤漆好了的完成品,临时更改规格,它可简单更换模具尺寸,穿孔完毕绝不会破坏表面。 是一种能在4mm以下的金属板上开孔的先进手动液压工具，能够起到一般冲压设备所不能 达到的开孔作用。

配电箱液压开孔器

配电柜面板开孔器操作简便、省力、速度快、加工面平整 光洁，也不受场地，位置限制均可使用，安全可靠。液压开孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔，更适用于已成型的仪表面板底板，开关箱分线电器盒的壁面开孔之用。
