电缆桥架的规格怎么表示

电缆桥架规格表示方法:

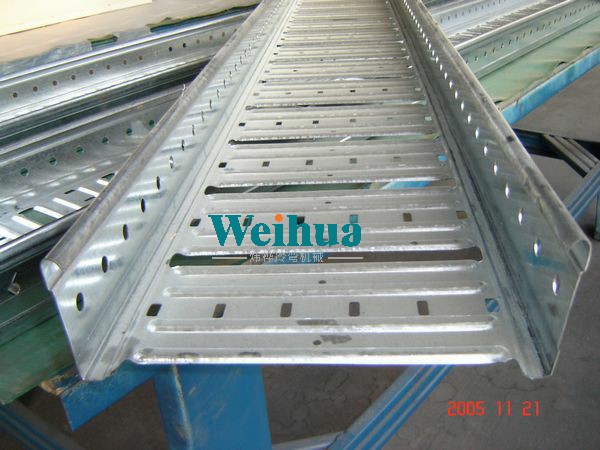

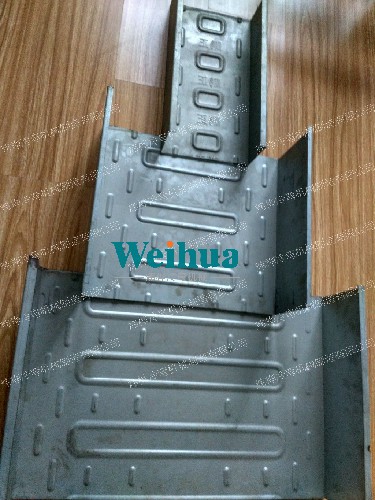

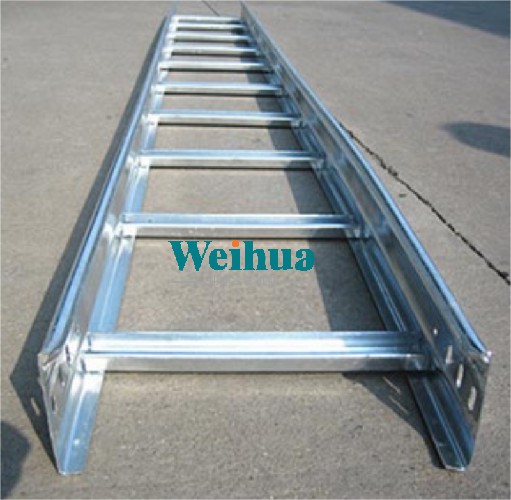

XQJ---形式--类别--规格XQJ表示汇线桥架系列 形式表示结构形式(用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式)

类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)

电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数 G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h 式中:h为电缆桥架净高。
